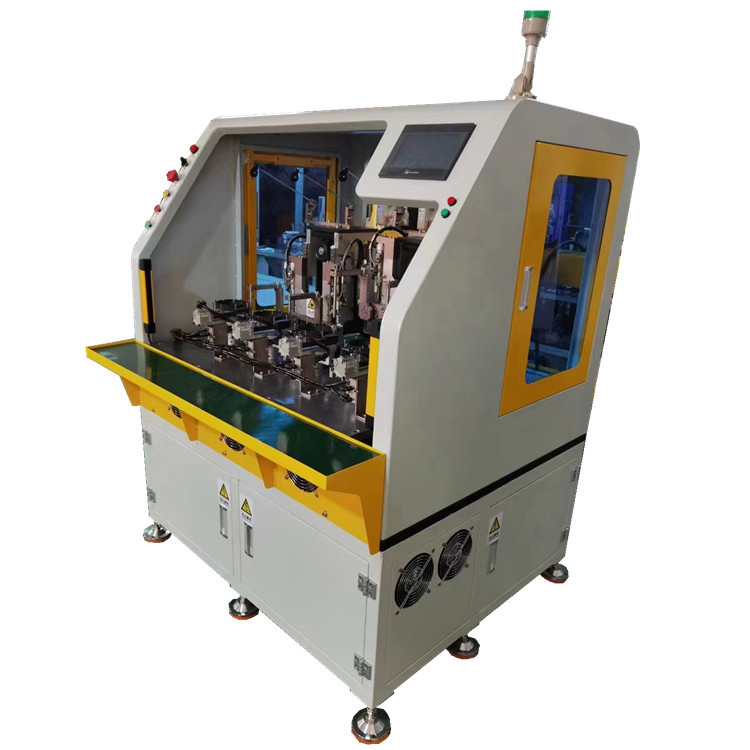

CX-JY02 Máy cuộn dây Stator tự động bên trong sáu trạm 0,4-0,75Mpa

Mô tả sản phẩm

CX-JY02 Máy cuộn bên trong sáu trạm Stator tự động

Các thông số hoạt động chính của thiết bị:
1. Phạm vi của các sản phẩm áp dụng cho thiết bị: động cơ quạt, động cơ điều hòa không khí, động cơ hút mùi, động cơ servo, động cơ bước và các loại động cơ khác
Động cơ không chổi than DC, v.v.

Các thông số thiết bị và độ chính xác của sản phẩm có thể đáp ứng:
Mô hình sáu trạm: máy có thể điều khiển và xử lý quá trình cuộn dây trong khi cuộn dây ở tốc độ cao, đồng thời có thể thực hiện cuộn dây đồng bộ và sắp xếp gọn gàng bốn trục, đồng thời có thể đạt được các quy trình đặc biệt với yêu cầu cuộn dây cao;máy sử dụng Định vị chính xác servo, cuộn chỉ tự động, đuôi ren, cuộn tự động, sắp xếp cáp tự động, lập chỉ mục tự động, kẹp và cắt tự động, nhận ra hiệu suất chi phí tối ưu của thiết bị.
Đường kính dây áp dụng của máy: ￠0,1-0,6 "Cần thay bộ căng dây"
Đường kính ngoài stato: ￠20-100mm
Đường kính trong của stato:￠10-80mm
Độ dày stato:￠4-85mm
Tốc độ thiết bị: 600-1000 vòng/phút "theo đường kính chiều cao dây stator"
3. Kích thước thiết bị: 1100*1500*1600mm
2. Yêu cầu về thương hiệu đối với các thành phần chính của thiết bị

Thiết bị thành phần chính và thương hiệu

Thiết bị phù hợp với nguồn điện lưới/môi trường làm việc
Tiêu chuẩn cung cấp điện: phù hợp với nguồn cung cấp điện tiêu chuẩn của Trung Quốc 380V ± 10%
Áp suất nguồn không khí: 0,4-0,75Mpa
Lưu ý: Hộp điện (hộp điều khiển điện) của máy phải được trang bị công tắc chống rò rỉ và các biện pháp an toàn.Mạch thiết bị được sản xuất theo tiêu chuẩn hóa thiết bị và sơ đồ nối dây được đính kèm để bảo trì.
Nhiệt độ môi trường: - 5°C---40°C


sơ đồ thiết bị

Thông tin
1) Thiết bị được kèm theo sổ tay hướng dẫn sử dụng thiết bị chi tiết.
2) Các thông tin sau phải được đính kèm với hướng dẫn sử dụng thiết bị:
một.Hướng dẫn vận hành thiết bị
b.Thiết bị hướng dẫn bảo trì hàng ngày hệ thống điện và cơ khí
c.Danh sách các bộ phận hao mòn, bao gồm: tên, nhãn hiệu, đặc điểm kỹ thuật kiểu mẫu, số lượng sử dụng, v.v. của các bộ phận, cũng như bản vẽ gia công và mua các bộ phận hao mòn.

Vận hành, nghiệm thu và đào tạo thiết bị
1. Sau khi thiết bị về đến nhà máy, Bên B hỗ trợ Bên A lắp đặt và chạy thử, Bên B tự chịu các chi phí trong quá trình lắp đặt và chạy thử;
2. Sau khi hoàn thành gỡ lỗi thiết bị, hiệu suất và yêu cầu của thiết bị sẽ được kiểm tra và chấp nhận bởi cả hai bên theo thỏa thuận kỹ thuật;
3. Nghiệm thu thiết bị phải được nghiệm thu tại nhà máy của Bên A, mẫu sản phẩm do Bên A cung cấp được sử dụng để sản xuất thử đáp ứng yêu cầu chất lượng quy trình và yêu cầu sử dụng của Bên A;
4. Công ty bên B sẽ cử nhân viên vận hành sang công ty bên A để đào tạo nhân sự vận hành (thời gian đào tạo tối đa 2 ngày).
Bảy, dịch vụ hậu mãi thiết bị
1. Sau khi hoàn thành chạy thử thiết bị, kỹ sư của Bên B tiến hành đào tạo vận hành và bảo dưỡng thiết bị cho nhân viên kỹ thuật và vận hành của Bên A;
2. Sau khi được thông báo về lỗi thiết bị của Bên A, Bên A phải đưa ra giải pháp bằng miệng hoặc bằng văn bản trong vòng 2 giờ để hướng dẫn nhân viên kỹ thuật của Bên A khắc phục lỗi.Nếu không khắc phục được lỗi thì kỹ sư của Bên B sẽ đến công ty của Bên A để sửa chữa thiết bị.Đối với việc bảo trì, Bên B cần cố gắng khắc phục sự cố trong thời gian ngắn nhất (thời gian không quá 48H, trừ các ngày lễ, tết) để giảm tổn thất cho Bên A.
